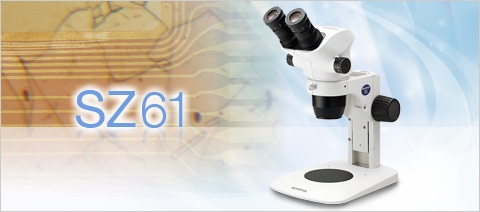

體視顯微鏡 SZ61/51 規格
光學系統		格利諾光學系統
總放大［率］		2.0x～270x[SZ61]※1 2.4x～240x[SZ51]※1
變倍體	變焦比	6.7（0.67x～4.5x）[SZ61] 5（0.8x～4x）[SZ51]
變倍體	AS	-
觀察筒		雙目（觀察筒傾斜角45°/60°）/三目觀察筒（0.5x內置拍攝用透鏡）[SZ61] 雙目觀察筒（鏡筒傾斜角45°/60°）[SZ51]
對焦單元		支架臺
物鏡	倍率	種類	N.A.	W.D.（mm）	觀察倍率※2	觀察范圍（mm）※2
	0.3x	輔助物鏡（可變式）	0.02～0.024	350～250	2x～13.5x [SZ61] 2.4x～12x [SZ51]	φ109.5～φ16.3 [SZ61] φ91.7～φ18.3 [SZ51]
	0.4x	輔助物鏡（可變式）	0.027～0.032	250～180	2.7x～18x [SZ61] 3.2x～16x [SZ51]	φ82.1～φ12.2 [SZ61] φ68.8～φ13.8 [SZ51]
	0.5x	輔助物鏡	0.036	200	3.4x～22.5x [SZ61] 4x～20x [SZ51]	φ65.7～φ9.8 [SZ61] φ55～φ11 [SZ51]
	0.62x	輔助物鏡	0.042	160	4.2x～27.9x [SZ61] 5x～24.8x [SZ51]	φ53～φ7.9 [SZ61] φ44.4～φ8.9 [SZ51]
	0.75x	輔助物鏡	0.053	130	5x～33.8x [SZ61] 6x～30x [SZ51]	φ43.8～φ6.5 [SZ61] φ36.7～φ7.3 [SZ51]
	1x	-	0.071	110	6.7x～45x [SZ61] 8x～40x [SZ51]	φ32.8～φ4.9 [SZ61] φ27.5～φ5.5 [SZ51]
	1.5x	輔助物鏡	0.1	61	10.1x～67.5x [SZ61] 12x～60x [SZ51]	φ21.9～φ3.3 [SZ61] φ18.3～φ3.7 [SZ51]
	2x	輔助物鏡	0.142	38	13.4x～90x [SZ61] 16x～80x [SZ51]	φ16.4～φ2.4 [SZ61] φ13.8～φ2.8 [SZ51]
外形尺寸		194（W）×253（D）×368（H）mm
重量		3.5 kg（標準組合）
備注		※1　物鏡與目鏡組合時的倍率范圍 ※2　使用目鏡10x時

1、小型設計和卓越的光學性能并存

（1）實現了小型機體的格里諾（Greenough）光學系統

搭載了獨有的格里諾（Greenough）光學系統，同時實現了大范圍的變焦比和清晰的觀察影像。靈活運用了格里諾光學系統的特性，機體線條流暢而小巧。能在生產流水線發揮威力的同時，也最適合與設備組裝使用。

V字形光路使物鏡的尖端形狀能設計成細長形，也適合與設備組裝使用。工作性能優越的小型機體誕生了。

實現了高度平直度和較深的焦點深度
最佳內向角的格里諾光學設計，使高度平直度和較深的焦點深度能同時實現。能從前面到內部正確對焦凹凸很大的樣品，得到充滿立體感的觀察圖像。

實現了忠實于樣品的觀察影像
自然的色彩再現功能，能夠觀察到樣品原來的顏色。影像平面彎曲的抑制，能更為逼真的觀察到樣品的形狀。此外，變焦比為6.7（0.67倍～4.5倍）［SZ61］,5（0.8倍～4倍）［SZ51］，性能卓越。

對應ESD，防止器件受到靜電影響
機體和主要附件涂以防靜電材料，能夠快速去除靜電。這樣就能夠防止靜電破壞樣品。

（2）根據用途選擇機體

除了標準型號的SZ61/51以外，我們還準備了適合安裝數碼照相機的三目鏡筒型號（SZ61TR），和適合設備加載的俯角60°型號（SZ61/51-60）。

2、多樣化的照明單元

（1）LED照明底座組合

開發了使用LED的透射照明底座。極薄型設計降低了樣品的位置，發揮了優異的操作性能。此外，透射、外延的切換可以通過旋轉輕松操作。

（2）雙分支互鎖導光管高亮度反射照明裝置組

使用雙分支互鎖導光管可以將光線投向樣品的兩側，能自由地調節位置和角度。如果使用聚光透鏡，則能夠容易的進行點照明，從而確保高倍率觀察時的充分亮度。

（3）同軸光反射照明裝置組合

能夠觀察在偏斜反射照明中無法觀察的樣品，是SZ61專用的照明裝置。

（4）白色LED照明裝置組合

實現了高性價比的高亮度連續調光，是熱影響小、壽命長的環形照明裝置。

3、多種附件支持各種觀察方法

（1）備有各種通用支架

有可以自由調節手臂角度和長度的SZ2-STU2型號，還備有能固定于設備的側面等處，在組裝和檢查工程流水線中發揮威力的SZ2-STU3等能有效觀察無法放入載物臺的大樣品的支架。

（2）使用數碼照相機記錄和保存數碼影像

三目鏡筒可以安裝數碼照相機?？梢员４婧陀涗洈荡a影像，幫助創建觀察報告?？梢罁猛緩膱D像質量、功能、使用方便性等方面選擇數碼照相機。

奧林巴斯體視顯微鏡SZ51－SET
