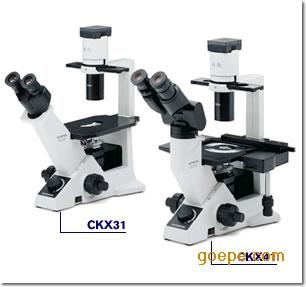

奧林巴斯倒置顯微鏡CKX41-C31BF

項目

CKX41

光學系統

UIS2光學系統

聚焦機構

通過物鏡轉盤的上下移動進行調焦（載物臺高度固定）。

備有聚焦機構同軸粗、微調旋鈕，旋鈕扭矩可調，由滾柱機構導向

總行程量：從比載物臺表面高1mm的焦點起算向上7mm、向下2mm。

粗調行程每一圈為39.6mm，微調行程每一圈為0.2mm，微調精度2微米

物鏡轉盤

4孔式

載物臺

平面載物臺

160mm（長）× 250mm（寬），可安裝標本夾具

載物臺插入圓板（孔徑25mm）更換式

機械式載物臺

備有右手用低位置同軸X、Y向傳動旋鈕。

載物臺行程：X=120mm，Y=78mm。附有3種培養皿、標本用托座。

載物臺接長板

70（長）×180（寬）mm

照明系統

光源

備有6V30W鹵素燈和燈插座（U-LS30-3-2），內裝毛玻璃片和吸熱濾光片，照明部可拆裝。

濾色鏡座

拆裝型濾色鏡座，可插裝最大厚度11mm的直徑45mm濾色鏡。

孔徑光闌

手柄型，可在3-44mm范圍內進行調節。

插座插入部

備有相差法用滑座套，內裝滑座定位點停機構。

聚光鏡

備有可拆裝的超長工作距離聚光鏡（數值孔徑為0.3，工作距離為72mm）。

相差滑座

相差法用滑座備有三種不同的滑座。

 · 預調心型相襯法用滑座：4×、10×/20×/40×、一個空孔

 · 可調心型相襯法用滑座：4×、10×/20×、一個空孔（40×任選，預調心型）

 · 可調心型相襯浮雕法用滑座： 10×、20×、40×

鏡筒

三目鏡筒

U-CTR30-2：鏡筒傾角為30°，備有環行燕尾槽安裝附件，瞳距可在48-75mm范圍內進行調節，左筒備有螺旋面，可調節筒長和屈光度。觀察光路選擇：50（雙目筒）50（攝像口）（F.N.20）

U-TR30-2：鏡筒傾角為30°，備有環行燕尾槽安裝附件，瞳距可在48-75mm范圍內進行調節，左筒備有螺旋面，可調節筒長和屈光度。觀察光路選擇：20（雙目筒）80（攝像口）（F.N.22）

可調傾角型雙目鏡筒

CKX-TBI：鏡筒傾角可在30°-60°范圍內任意調節，備有圓性燕尾槽安裝附件，瞳距可在50-76mm范圍內進行調節，右筒備有螺旋面，可調節屈光度。（F.N.20）

U-CTBI：鏡筒傾角可在30°-60°范圍內任意調節，瞳距可在48-75mm范圍內進行調節，右筒備有螺旋面，可調節屈光度。（F.N.18）

UTBI-3：鏡筒傾角可在5°-35°范圍內任意調節，備有圓性燕尾槽安裝附件，瞳距可在50-76mm范圍內進行調節，右筒備有螺旋面，可調節屈光度。（F.N.22）

垂直熒光照明裝置

照明裝置可拆裝，備有觀察法轉換用滑座（三個轉換位置：B激發位、G激發位、透射光位或U激發位。

熒光光源：50W汞燈

熒光光閘：有

熒光視場光路：有

熒光激發塊：2激發塊（B和G），可選U（不能與UIS2兼容，濾色鏡和分光鏡的尺寸和UIS2一樣）

濾色鏡：1個濾色鏡

目鏡

U-CBI30-2/U-CTR30-2/CKX-TBI用：WHB10×/WHB10×-H（F.N.20）

U-BI30-2/U-TR30-2/UTBI-3用：WH10×/WH10×-H/35WH10×/PWH10×（F.N.22）

供電裝置

連續光強可調，內置電壓轉換開關（100/120V、220/240V），頻率為50/60Hz。
