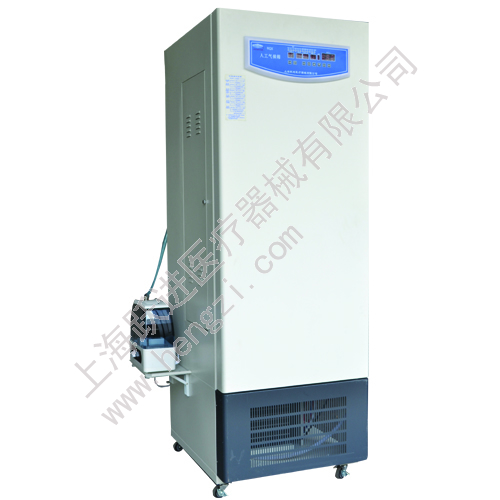

上海躍進人工氣候箱HQH-400（原型號RQX-400）

指數\型號

RQX-250H

RQX-300H

RQX-400H

RQX-250

RQX-300

RQX-400

公稱容積(L)

250

300

400

250

300

400

控溫范圍(℃)

有光照：10~50℃；無光照5~50℃

溫度控制器

液晶屏顯示；按鍵輸入；30 段可編程

LED 數字顯示；按鍵輸入；30 段可編程

溫度波動性(℃)

RQX-H：±0.5          RQX :±1.5

溫度均勻性(℃)

±2

額定功率(W)

2500

3000

3500

1000

1500

2000

光照度

12000LX 六級可控

6000LX 六級可控

制冷劑

R134a ( 無氟環保制冷劑）

電源

220V±10%；50Hz

工作環境溫度(℃)

5~35℃

工作時間

連續

化霜方式

隱蔽式化霜方式，化霜時對箱內溫度無影響，可長期運行

連續工作時間不小于180 小時需要化霜時，停機化霜

工作室尺寸(cm)

47x46x118

49x47.5x128

56x60x120

與RQX-H型相同

與RQX-H型相同

與RQX-H型相同

外形尺寸(cm)

68.5x78x181

70.5x80x19.5

77.5x92.5x185

包裝箱尺寸(cm)

77x98x199

83.4x99.8x208.7

90.9x112.3x202

凈重/ 毛重(kg)

114/148

124/158

132/178

(3) 溫度均勻度

 ±2 ℃

(4) 溫度波動度

 ±1.5 ℃             H型：±0.5 ℃

(5) 濕度波動度

 ± 5~8%RH      H型：± 3%RH

(6) 光照度

 2面光照6000LX     H型：3面光照12000LX。

(7) 光照度調節分級

 6級可調。

二．可編程溫濕度光照控制器：

特色說明

(1) 溫濕度傳感器

溫度： DIN A 級Φ5mm SUS 不銹鋼制PT 100?×1 支   ； 濕度：電子式濕度傳感器 。

(2) 溫濕度控制方式

P.I.D自動演算+ Fuzzy 控制。

(3) 溫濕度轉換

采微電腦線性補償校正。

(4) 顯示界面

LCD液晶顯示， 英文顯示，按鍵輸入方式。

(5) 通訊接口

RS485通訊接口，最大通訊距離1.2Km。

(6) 人性化操作

     a. 自動控制

制冷壓縮機、溫濕度電熱輸出功率調整，P.I.D微積分控制… 等。

     b. 安全自檢

主要系統部件安全自檢， 當有異常發生時經由控制器指示狀態并停止運轉。

     c. 獨立控制

控制器將加熱/加濕/除濕/降溫等功能完全獨立控制。

主要功能

(1) 溫濕度顯示精度

 0.1℃ / 1%RH。

(2) 溫濕度控制精度

± 0.1℃/ ± 1%RH 。

(3) 設定畫面

按鍵設定方式， 目錄內建運轉選擇（定值或程序）、程序設定、預約啟動、                               程序編輯等選項，操作簡便。

(4) 可編程容量

30段 ，每段可設時間9999小時 或 分鐘。

(5) 顯示語言

英文

(6) 預約開機

具有預約開機功能可設定年、月、日、時、分。

(7) 程序畫面顯示

顯示執行程序編號、段次、剩余時間及循環次數、溫度值、濕度值。

(8) 偏差值校正

溫、濕度偏差值補償、校正功能。

(9) I/O 自檢

安全自檢功能， 異常發生時自動斷電保護及故障指示。

(10) 斷電復歸

三種模式可選，cBREAK(中斷)， dCOLD(冷啟動)，eHOT(熱啟動)。

(11) 自動演算

微電腦自動演算P.I.D. ，配合固態繼電器功率控制，使溫濕度控制更為精確                                 （比例、積分、微分＋固態繼電器控制方式)。

(12) 溫度上下限保護

可設定溫度保護上下限。

(13) 保護裝置

控制器監視安全保護系統及預防式的故障自檢控制。

(14) 斷電記憶

可保存10年的斷電記憶功能。

(15) 運轉模式選擇

運轉模式可分為程序運行及定值運行。

三．結構與材質：

(1) 內箱材質

 SUS-304 不銹鋼鏡面板。

(2) 外部材質

SPCC 冷軋鋼板靜電粉體烤漆處理。

(3) 保溫材質

高密度聚苯乙烯泡沫塑料及超細玻璃纖維棉。

(4) 箱門

     a. 內門

鋼化玻璃內門。

     d. 開啟方向

單開門設計，由左側往右側開啟方式。

(5) 移動及支撐

滑輪移動調整擺放位置，前輪可鎖止以固定位置*4只(200kg/ 輪)。

(6) 擱板

不銹鋼條柵擱板*2 塊，荷重20kg，每層可調高度50 ㎜。

四．溫濕度電熱及循環：

(1) 送風方式

高阻抗馬達軸流風機。送風方式為水平出風弧形循環設計。

(2) 加熱系統

微電腦智能型自動控制電熱功率平衡調溫+高效能不銹鋼管式加熱器。

(3) 加濕系統

微電腦智能型自動控制電熱功率平衡調溫+高效能不銹鋼管式加熱器。熱蒸汽加濕方式。

五．加濕用補給水系統：

(1) 儲水系統

內置透明亞克力水箱×1只，容量為9L 。

(2) 供水系統

加濕用水，采用泵浦供水方式。

(3) 水位感應器

  電磁式水位控制器。

(4) 自動補水接口

5×8mm口徑自動補水接口，供水水壓≥2kgf/c㎡，供水量≥2L/小時

六．制冷系統：

(1) 制冷裝置

全密閉高效壓縮機+風冷式冷凝器。

(2) 發熱負載調節

多段式熱交換裝置，冷卻熱交換能力高。

(3) 降溫、除濕系統

循環的箱內空氣經過鰭片型蒸發器換熱，空氣溫度和露點溫度被不斷降低，                                起到降溫除濕的效果 。

(4) 防冷凝、防凍結

采用熱管技術防冷凝、防凍結設計。

(5) 高效率制冷組件

     a. 蒸發器

鰭片型內螺紋銅管蒸發器，鋁制換熱片。

     b. 冷凝器

鰭片型內螺紋銅管蒸發器，鋁制換熱片+大流量軸流散熱風機。

     c. 干燥過濾器

歐洲丹佛士干燥過濾器。

     d. 制冷劑

環保制冷劑R134a。

     e. 節流裝置

毛細管。

七．安全保護裝置：

(1) 斷路器

小型開關斷路器。

(2) 控制器內部保護

     a. 溫濕度傳感器

斷路或短路(超量程)。

     b. 超溫保護

設定溫度的高溫保護設定。

(3) 外部故障偵測保護

     a. 電熱保護

過載保護器(溫度1組、濕度1組)。

     b. 缺水保護

電磁式水位報警器、獨立的電子式溫度保護開關，防止加熱器缺水空焚損毀。

     c. 壓縮機保護

壓縮機壓力保護、過載保護器、過熱保護。

(4) 故障異常報警

故障異常發生時，自動斷電保護，發出報警音。

八．附件：

(1) 產品使用說明書

含產品使用說明書、簡易故障排除說明、產品維護說明。

九．使用電源：

1Ø 220V 50Hz

十．周圍環境：

可容許使用的環境溫度范圍：5~35 ℃ ，最佳性能的環境溫度范圍：15~30 ℃。
