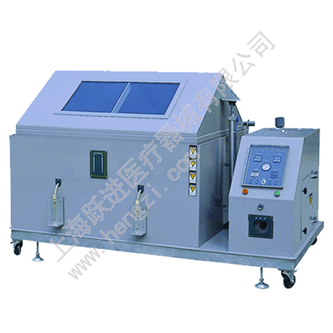

上海躍進鹽霧腐蝕試驗箱（數碼管顯示）YFX-240

指數\型號

YFX-150

YFX-240

YFX-350

YFX-500

YFX-750

工作室尺寸(cm)

600x500x500

800x600x500

900x650x600

1200x700x600

1500x850x600

外形尺寸(cm)

1075x630x1185

1357x730x1285

1400x800x1385

1500x900x1485

1805x1050x1485

包裝尺寸(cm)

1085x640x1195

1385x740x1285

1410x810x1395

1510x1060x1495

1815x810x1495

工作室容積(L)

150

240

350

500

765

鹽水箱容積(L)

15

20

25

32

40

(1) 溫度范圍

試驗室：室溫至55℃ ；飽和桶：35℃至70℃

(2) 鹽水噴霧試驗

試驗室：35℃±1℃ ；飽和空氣桶：47℃±1℃。

(3) 耐腐蝕試驗

試驗室：50℃±1℃ ；飽和空氣桶：63℃±1℃。

(4) 溫度波動度

 ≤±1 ℃

(5) 噴霧方式

（A）采用伯努特原理取吸鹽水而后霧化，霧化顆粒均勻，無阻塞結晶,可連續測試。
（B）噴嘴：采用特殊玻璃噴嘴制成，可調整噴霧量之大小及噴出角度。
（C）噴霧量：可調式1-2ml 80cm²/hr（16小時平均量）。
（D）噴霧用鹽水經過試藥補充箱流入預熱槽預熱后，更具虹吸原理進入噴嘴，由噴嘴的氣  體管路霧化后噴出，因鹽水經過預熱，最大程度減小工作室內溫度波動。

二．溫度控制器：

特色說明

(1) 溫度傳感器

溫度： DIN A 級Φ5mm SUS 不銹鋼制PT 100?×2 支   。

(2) 溫度控制方式

P.I.D自動演算+ Fuzzy 控制。

(3) 溫度轉換

采微電腦線性補償校正。

(4) 顯示界面

LED數碼管顯示， 英文顯示，按鍵輸入方式。

(5) 外部計時器定時范圍

1.  0.1~9990秒、分、時 ；2.關閉時連續運行

(6) 外部積時器定時范圍

0~ 9990時

(6) 人性化操作

     a. 自動控制

溫度電熱輸出功率調整，P.I.D微積分控制… 等。

     b. 安全自檢

主要系統部件安全自檢， 當有異常發生時經由控制器指示狀態并停止加熱。

主要功能

(1) 溫度顯示精度

 0.1℃ 。

(2) 溫度控制精度

± 0.1℃ 。

(3) 偏差值校正

溫度偏差值補償、校正功能。

(4) I/O 自檢

安全自檢功能， 異常發生時自動斷電保護及故障指示。

(5) 自動演算

微電腦自動演算P.I.D. ，配合固態繼電器功率控制，使溫度控制更為精確                                 （比例、積分、微分＋固態繼電器控制方式)。

(6) 溫度上下限保護

可設定溫度保護上下限。

(7) 保護裝置

控制器監視安全保護系統及預防式的故障自檢控制。

三．結構與材質：

(1) 試驗內箱材質

 PVC聚氯乙稀板。

(2) 外部材質

PVC聚氯乙稀板。

(3) 飽和桶材質

不銹鋼sus304。

(4) 頂蓋

透明亞克力；500、750型為PVC聚氯乙稀板。

(5) 試架

采平面分度架，可任意調整15°、30°角，四面落霧及受霧一致，試驗片放置數量多。

(6) 干濕球溫度計

可對比相對濕度。

(7) 刻度式分液收集試管

可量取鹽霧沉降量。

(8) 壓力平衡排氣口

保持試驗箱與外界保持壓力平衡。

四．溫度電熱及循環：

(1) 循環方式

自然熱對流。

(2) 加熱系統

微電腦智能型自動控制電熱功率平衡調溫+不銹鋼鍍鈦加熱器。

五.加水系統

(1) 工作室淡水

自動加水

(2) 鹽水箱（鹽溶液）

手動加水

五．安全保護裝置：

(1) 斷路器

小型開關斷路器。

(2) 控制器內部保護

     a. 溫度傳感器

斷路或短路(超量程)。

     b. 超溫保護

設定溫度的高溫保護設定。

     c. 水位偵測

電磁式水位偵測，低水位時不啟動加熱。

(3) 外部故障偵測保護

     a. 電熱保護

外置機械式溫度保護器。

(4) 故障異常報警

故障異常發生時，自動斷電熱保護，發出報警音。

六．附件：

（1）.

含產品使用說明書、簡易故障排除說明、產品維護說明×1。

（2）.

保險絲×1

（3）.

合格證×1

七．使用電源：

1Ø 220V 50Hz

八. 供氣要求

3-5 kg/cm²（連續供氣）

九. 供水要求

2≥ kg/cm²（連續供水）

十．周圍環境：

可容許使用的環境溫度范圍：5~35 ℃ ，最佳性能的環境溫度范圍：15~30 ℃。
